Alice x QAZ キーボード Madelyn
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定基板のみ支払いから発送までの日数:7日以内残り1点¥ 8,000
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定ダイオード、SWソケット実装済み基板支払いから発送までの日数:7日以内残り1点¥ 12,000
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定ダイオード、SWソケット、フルキーLED実装済み基板支払いから発送までの日数:7日以内残り1点¥ 16,000
- 物販商品(自宅から発送)あんしんBOOTHパックで配送予定試作ケース付き完成品支払いから発送までの日数:7日以内残り1点¥ 18,000

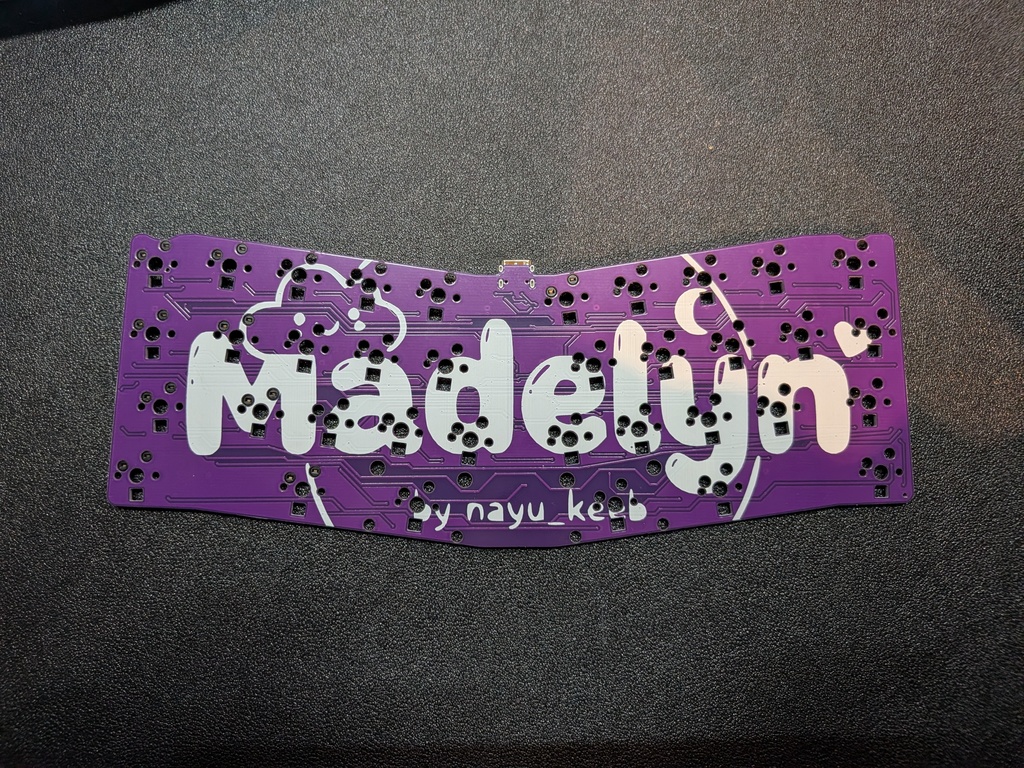

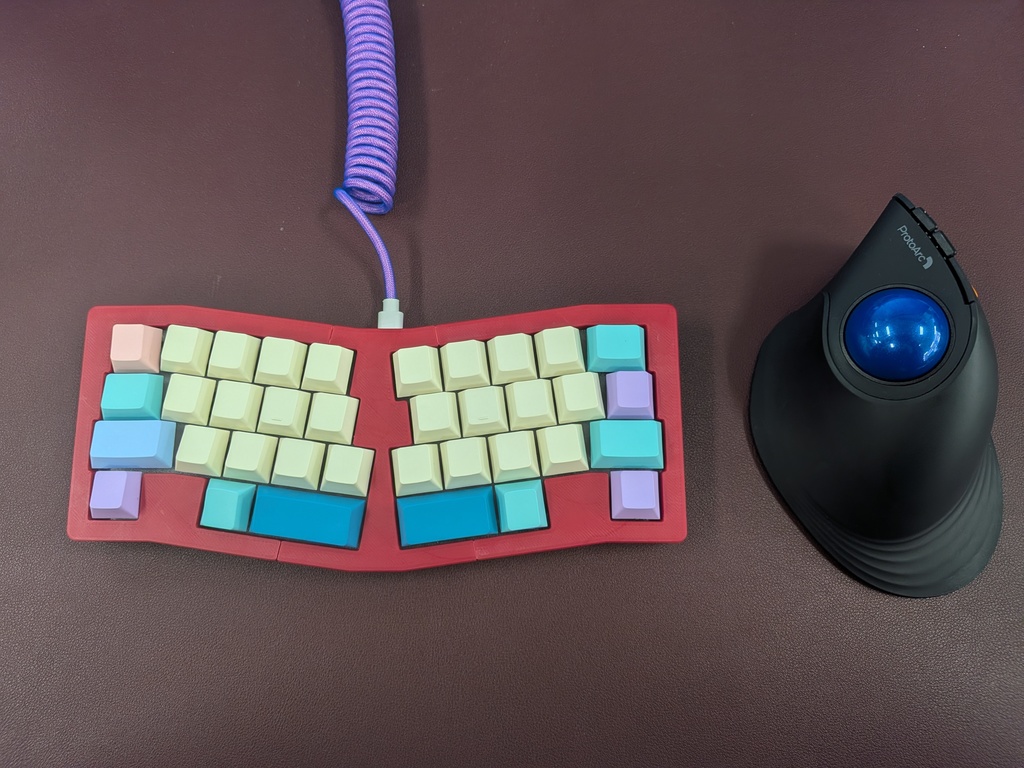

Alice配列でQAZでフルキーバックライトなキーボードです。
Alice × QAZ
小さくてかわいいキーボードが欲しくて作りました。 Alice配列も見た目の良さが第一、QAZなのも見た目の良さが第一です。 もちろん使い勝手も十分。もとよりAlice配列は左右を分割してそれぞれに角度を付けることで手、肩の疲労を軽減する目的で生み出された配列です。 Madelynもしっかりその恩恵を受けております。 Alice配列の弱点であるEnterキーの遠さも、QAZであるMadelynには関係ありません。 Madelynで小型一体型キーボードデビューしませんか?
RP2040実装済みで別途マイコンは不要です
別途MCUを買って装着する必要はありません。 SWソケットとダイオードをはんだ付けすればもう完成です。
Vial対応
FWはvial-qmkです。 キーマップの変更はVialが使用できます。
Adalynにインスパイアされています
Adalynというキーボードがあります。 https://github.com/MarvFPV/Adalyn MadelynはAdalynに強く影響されています。(もっと言うと、AdalynはQALというキーボードの派生なのでオリジナルはQALのほう) しかしAdalynはATmega32U4を載せる設計。ちょっとイマドキではないです。 そこでPCBを新規に設計し、RP2040を使ってリメイクすることにしました。 リメイクにあたり、フルキーバックライトの追加でアップデートしたのがMadelynです。
ケースについて

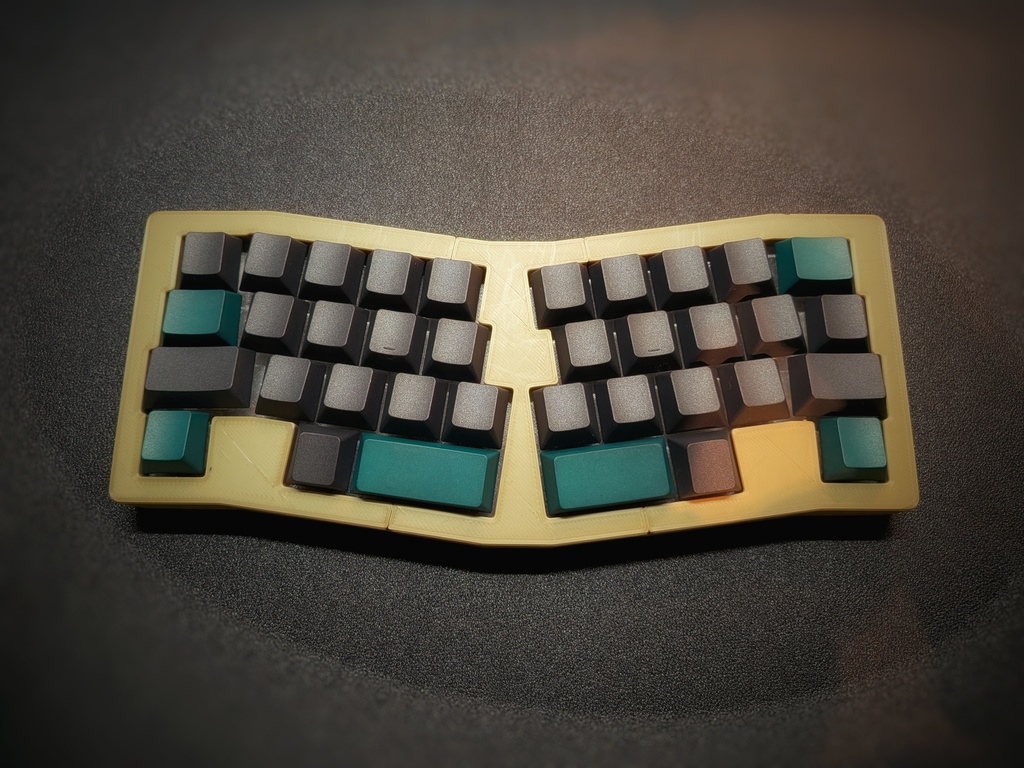

基本的にAdalynのものが使用できます。 なので基板だけ購入した場合でもAdalynのケースをプリントすれば使用可能になります。 しかしながらAdalynのケースはA1miniではプリントできません。A1miniしかもってないのです・・・ というわけで試作ケース付きのパターンは、A1miniでプリントできるようになサイズで分割する形に製作しなおしたケース+全部実装済みの基板となってます。 Adalynのオリジナルケースはスタビライザーに対応してませんが、作り直したバージョンはスタビライザーを装着できるようにしています。なのでこのパターンだけスタビライザーが付属してます。 ゆくゆくはJLCなどのサービスで一体型プリントしたケースを作ればとも考えていますが・・・ 使用する上であんまり困ってないのでどうしようかなと・・・
バリエーションについて
1. 基板のみ ダイオード、SWソケット、LEDが未実装です。 RP2040と周辺回路は実装済み、プログラムも書き込み済みですので部品のはんだ付けをし、SWとキーキャップとケースを用意すれば完成です。(必要に応じてスタビライザーも用意してください) 2. ダイオード、SWソケット、LED実装済み基板 部品はすべて実装してあるので、はんだ付けは不要です。(スタビライザーは付いていません) SW、キーキャップ、ケースを用意すれば完成です。 3. ダイオード、SWソケット実装済み基板 LEDが未実装です。スタビライザーも付いてません。 光りませんがSW、キーキャップ、ケースを用意すればキーボードとしての使用は可能です。 光らせたい場合はLEDを用意してはんだ付けしてください。 4. 試作ケースつき A1miniでプリントした試作ケースが付属します。SW,キーキャップは付属しません。 ケース色はトップ面が赤or黄or黒orベージュから選択可能で、底面は黒のみです。 LEDも実装済みなので、SWとキーキャップを用意すれば完成です。(このパターンだけはスタビライザーも付いています)
BOM
MXソケット:36個 ダイオード(1N4148W):36個 LED(SK6812miniーE):36個(オプション) スクリューインスタビライザー(2u):2個(オプション) キーキャップ 1u:30個 1.25u:2個 1.5u:1個 1.75u:1個 2u:1個 2.25u:1個
